Warum Leitungsdurchführungen abgeschottet werden

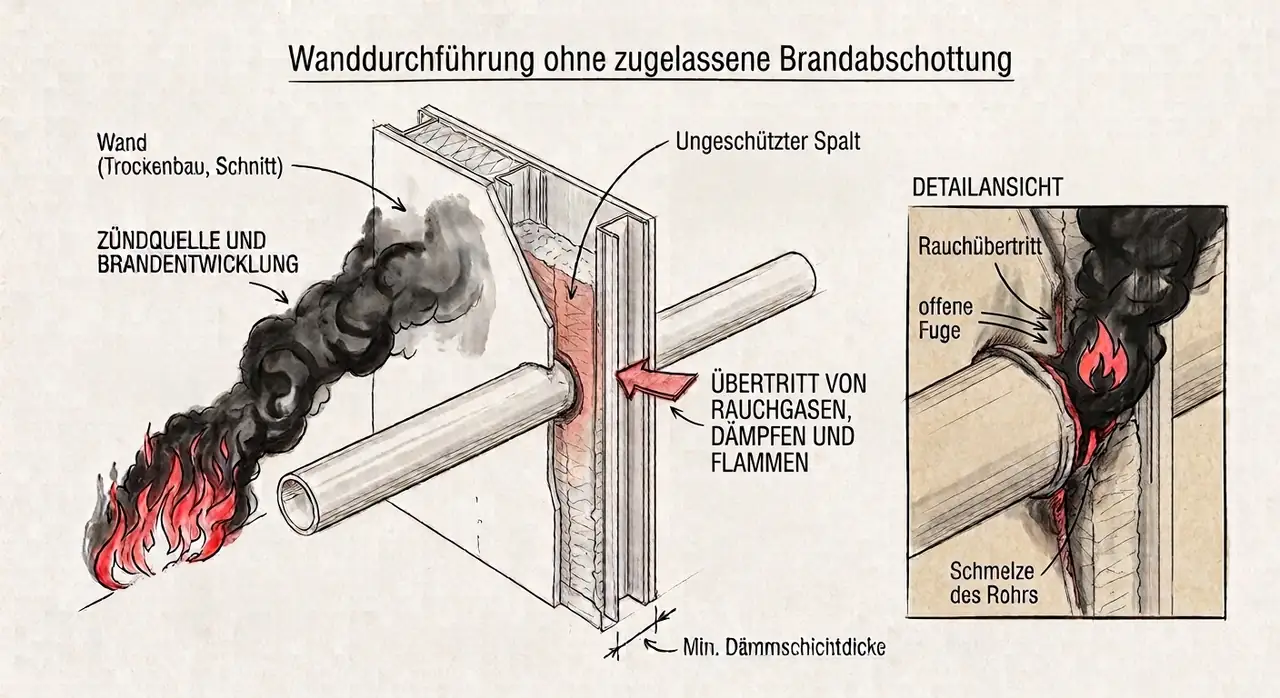

Feuerwiderstandsfähige Wände und Decken teilen ein Gebäude in Abschnitte, in denen sich ein Brand für eine bestimmte Zeit nicht ausbreiten soll. Jede Durchführung von Kabeln, Rohren oder Lüftungsleitungen ist eine Schwachstelle in diesem System. Leitungen dürfen deshalb nur hindurchgeführt werden, wenn eine Brandausbreitung ausreichend lang nicht zu befürchten ist oder Vorkehrungen dagegen getroffen sind.

Die Gefahren an einer Durchführung sind dabei ganz unterschiedlich:

• Kunststoffleitungen brennen ab und hinterlassen eine offene Öffnung
• Rauch dringt durch unvollständig verschlossene Restspalte
• Metallische Rohre leiten Wärme und können auf der anderen Seite einen Brand entzünden
• Thermische Längenausdehnung belastet Abschottung und Bauteil

Drei Lösungswege

Für Kabel und Rohrleitungen ist die Leitungsanlagen-Richtlinie maßgeblich – bundesweit oft nach ihrem Muster als MLAR bezeichnet – in der in Bayern eingeführten Fassung. Sie kennt im Kern drei Wege:

• Abschottung mit Nachweis: ein geprüftes Abschottungssystem mit mindestens derselben Feuerwiderstandsfähigkeit wie das durchdrungene Bauteil
• Installationsschacht oder -kanal: die Leitungen laufen in einem feuerwiderstandsfähigen Schacht aus nichtbrennbaren Baustoffen, einschließlich dicht schließender Revisionsöffnungen
• Erleichterungen: für einzelne Leitungen und für feuerhemmende Wände lässt die Richtlinie unter engen Voraussetzungen vereinfachte Ausführungen ohne Abschottungssystem zu

Welcher Weg passt, hängt vom Bauteil, von den Leitungen und vom Platz ab. Schächte eignen sich etwa gut, wenn sie begehbar sind; in engen, nicht begehbaren Schächten werden Nachbelegung und Ausdehnungsbewegungen dagegen schnell zum Problem.

Lüftungsleitungen

Lüftungsleitungen fallen nicht unter die Leitungsanlagen-, sondern unter die Lüftungsanlagen-Richtlinie (Muster: MLüAR). Abgeschottet wird hier mit Brandschutzklappen oder entsprechend klassifizierten Absperrvorrichtungen, alternativ werden die Bauteile mit feuerwiderstandsfähigen Lüftungsleitungen überbrückt. Laufen Lüftungs-, Rohr- und Elektroleitungen gemeinsam in einem Schacht, wird jede Leitung beim Ein- und Ausfädeln nach ihrer eigenen Systematik abgeschottet.

Abschottungsarten

• Kabelabschottungen für elektrische Kabel, Leitungen und Stromschienen, etwa als Mörtelschott, Kissenschott, Kabelbox oder als nachbelegbares System
• Rohrabschottungen für brennbare und nichtbrennbare Rohre, mit oder ohne Dämmung
• Kombiabschottungen, in denen Kabel und Rohre gemeinsam durch eine Öffnung geführt werden
• Brandschutzklappen und Absperrvorrichtungen in Lüftungsleitungen

Eine Kabelabschottung darf im Gebrauchszustand keine unverschlossenen Öffnungen haben. Gute Systeme erlauben eine spätere Nachbelegung mit einfachen Mitteln, ohne vorhandene Leitungen zu beschädigen und ohne die Feuerwiderstandsklasse zu verschlechtern.

Worauf es bei der Planung ankommt

Am Anfang steht immer das durchdrungene Bauteil: Welche Feuerwiderstandsfähigkeit ist gefordert? Erst danach wird die passende Abschottung, Schachtlösung oder Erleichterung ausgewählt. Dafür werden mindestens festgestellt:

• Bauteilart, Bauteildicke und geforderte Feuerwiderstandsfähigkeit
• Leitungsart, Medium, Werkstoff und Außendurchmesser
• Dämmung im Durchführungsbereich und daneben
• Ringspalt und benachbarte Öffnungen

Die häufigsten Planungsfallen

• Anwendungsbereich überschritten: Ein Abschottungssystem gilt nur für die Bauteile, Leitungen, Dämmungen, Belegungen und Abstände, die sein Nachweis abdeckt.
• Abstände: Die Mindestabstände zu anderen Abschottungen und Öffnungen ergeben sich zuerst aus dem jeweiligen Nachweis.
• Nullabstand: Leitungen ohne Abstand zueinander sind nur zulässig, wenn der Nachweis genau diese Kombination abdeckt – und allein aus Platzgründen selten eine gute Idee, weil unzugängliche Zwickel entstehen.
• Mischinstallation: Wechselt eine Abwasserleitung zwischen Guss und Kunststoff, braucht es eine dafür nachgewiesene Lösung.
• Längenausdehnung: Rohre und Lüftungskanäle dehnen sich im Brandfall aus; die Kräfte müssen aufgenommen werden, besonders in Leichtbauwänden.

Nachweise und Abweichungen

Abschottungen sind Bauarten. Ihre Verwendbarkeit wird je nach System durch eine allgemeine Bauartgenehmigung, ein allgemeines bauaufsichtliches Prüfzeugnis oder eine vorhabenbezogene Bauartgenehmigung belegt. Die Einzelheiten einer konkreten Abschottung stehen immer in ihrem aktuellen Nachweis – Produktbroschüren und ältere Merkblätter ersetzen ihn nicht.

Dass die Ausführung dem Nachweis entspricht, ist zu bestätigen. Weicht die Ausführung davon ab, ist entscheidend, ob die Abweichung wesentlich oder nicht wesentlich ist. Eine nicht wesentliche Abweichung kann als Übereinstimmung gelten; eine wesentliche braucht eine eigene Lösung. Diese Einordnung ist eine fachliche Bewertung und gehört dokumentiert.

Typische Mängel im Bestand und bei der Abnahme

• Unverschlossene Öffnungen und Restspalte, oft als Reserve für spätere Leitungen
• Kissenschotts mit lose oder falsch gestapelten Kissen
• Überbelegung: Viele Systeme lassen nur einen Teil der Öffnungsfläche für Leitungen zu
• Nachträglich beschädigte oder ausgedünnte Abschottungen durch spätere Gewerke
• Systeme verschiedener Hersteller gemischt oder ohne Kennzeichnung
• Abstände, Dämmung oder Bauteildicke außerhalb des Nachweises

Bei der Abnahme werden deshalb System, Kennzeichnung, Leitungsart, Abmessungen, Bauteildicke, Ringspaltverschluss, Abstände, Belegung und Befestigung gegen den Nachweis geprüft.

Leistungen rund um die Brandabschottung

• Brandschottplanung: Auswahl geeigneter Systeme und Lösungswege, Abstimmung mit TGA-Planung und Rohbau
• Bestandsaufnahme: Begehung, Mängelerfassung und nach Dringlichkeit geordnete Maßnahmen
• Bewertung von Abweichungen: Einordnung als wesentlich oder nicht wesentlich, mit Dokumentation
• Baubegleitung und Abnahme: Kontrolle der Ausführung vor dem Verschließen von Schächten und Decken

Die Erfahrung als Bauleiter hilft dabei, Lösungen zu wählen, die sich auf der Baustelle tatsächlich sauber ausführen lassen. Einen Überblick über alle weiteren Leistungen gibt die Leistungsseite.
